史達（STAR）背加工鋸片座

型號 : 691-65 / 691-66
  • 產品規格



    型號 691-65
    史達（星牌）編號 691-65/691-66
    轉速比 1/0.55
    最高轉速 4000rpm
    心軸微調距離 ±1mm
    柄徑 Ø5、Ø6、Ø8、Ø10、Ø12、Ø12.7、Ø13
    適合機型 ECAS12/ 20、SR20RII、SR20RIII、SR20J/ JN、SR32J/ JN、SR10J、SB12R/ 20R TYPE E/ N、SW12RII、SV20R

    柄徑 墊片 迫緊螺帽 鐳雕號碼
    Ø5 GK050110250 / GK050110700 CNM05080080 69166-5
    Ø6 GK060120250 / GK060120700 CNM06100080 69166-6
    Ø8 GK080140250 / GK080140700 CNM08100080 69166-8
    Ø10 GK100170250 / GK100170700 CNM10100080 69166-10
    Ø12 GK120190250 / GK120190700 CNM12125080 69166-12
    Ø12.7 GK127190250 / GK127190700 CNM12125080 69165-12.7
    Ø13 GK130190250 / GK130190700 CNM12125080 69165-13

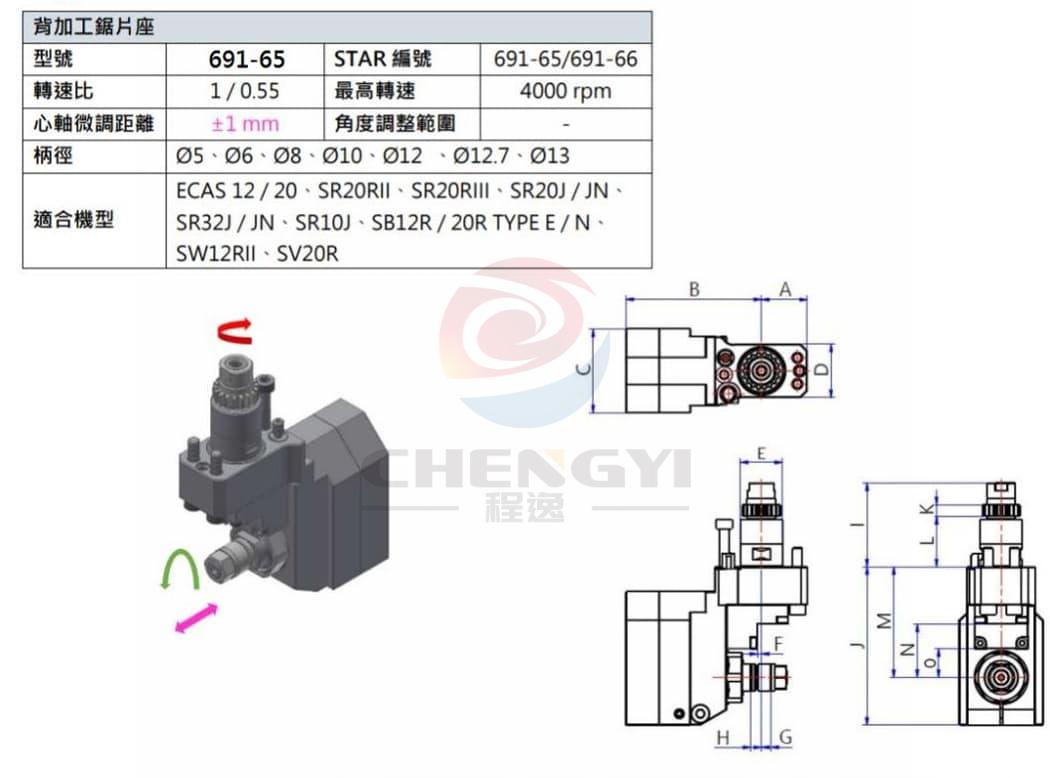

    型號 A B C D E F G H I J K L M N O
    691-65 24 71 44 28 Ø22 2 5 6 (MAX) 44 83 6 26.5 58 28 15

    單位：mm
